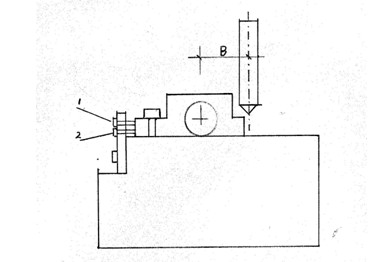

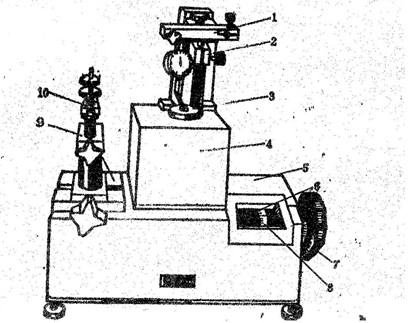

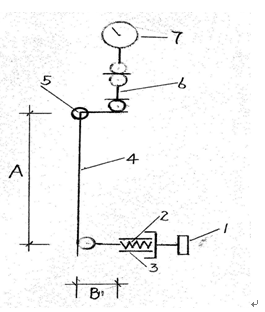

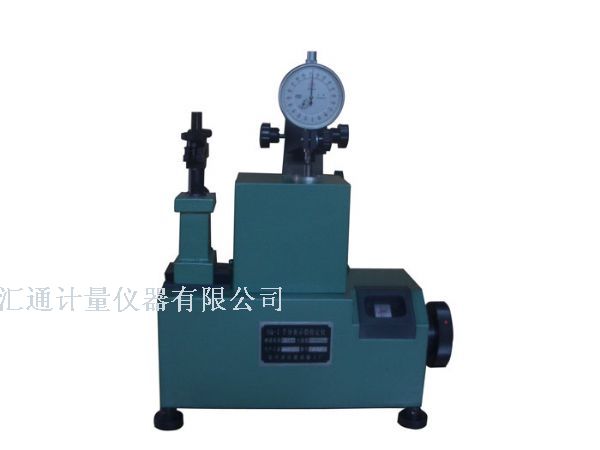

SQ-Ⅰ千分表示值检定仪使用说明 一.概述： 千分表示值检定仪是一种杠杆螺旋复式结构的仪器，它用于检定千分表，内径千分表、杠杆千分表的示值误差和回程误差。是计量检定所、工矿计量室必备的检定设备之一。 二.千分表示值检定仪的原理结构： 千分表示值检定仪的原理是借助于螺旋副-杠杆的传动，将螺杆的角位移转变为测杆直线位移的一种高精度机械式仪器。  图1 1.微分鼓轮 2.微分螺杆 3.螺母 4.杠杆 5.杠杆支点 6.直线位移测杆 7.千分表 如图1所示，当转动鼓轮1时，就会使微分螺杆2沿水平方向左右移动，迫使杠杆机构4以杠杆支点5为中心转动，并带动直线位移测杆6以上下垂直直线位移，直接推动千分表测杆8位移，起到检定千分表示值误差及回程误差的作用。 千分表示值检定仪的尺寸、数据如下： A＝200mm B＝20mm 测量微分螺杆螺距S＝0.5mm 读数鼓轮一周＝200格 因此仪器的分度值为1格/0.5微米 三.千分表示值检定仪技术指标： 最大测量范围：0-1mm 分度值：0.0005mm 示值误差：≤0.8μmm 回程误差：≤0.4μmm 仪器重量：15Kg 仪器尺寸：270×180×300mm 四.千分表示值检定仪的使用方法： 1.检定仪必须安装在防震稳固的工作台上。 2.旋动调整螺钉，使检定仪目测水平，并紧固调整螺钉。 3.旋转测量手轮7，使分度盘8零位对准刻线玻璃的红线。 4.将被检千分表装夹在千分表支架上(杠杆千分表需夹在杠杆表支架1，内径千分表需夹在内径表架9及V型夹子10上)，调整立臂、支架、滑块等，使被检千分表对准测杆测量面3上，并使被检表指针为0，转动手轮即可比较出被检表的示值误差及回程误差。  图21.杠杆表支架 2.支架 3.测杆测量面 4.罩盖 5.仪器底座 6.读数窗及分划板 7.手轮 8.分度盘 9.内径表架 10.V型夹子 五.千分表示值检定仪的调整： 图3 检定仪的示值调整，是通过改变图中B的值来达到要求。因图1中的A值是不变的，及垂值位移杆位置也不变。如示值误差值大，就需将B值变小，若检定仪示值误差小，则B值要调大。 其调整方法如下： 1.松开轴承座上的两粒M4内六角螺钉。 2.松开1螺钉，紧固2螺钉，则示值误差变小。 3.松开2螺钉，紧固1螺钉，则示值误差变大。 4.调整好后即锁紧轴承座上两M4内六角螺钉。 六.注意事项： 1.检定过程中需小心操作，以免损伤仪器精度。 2.不要随意搬动仪器，及触动仪器内直线位移测量杆。 3.检定仪要保持清洁，防止潮湿及震动。 宁波市江北汇通计量仪器有限公司制造 |
