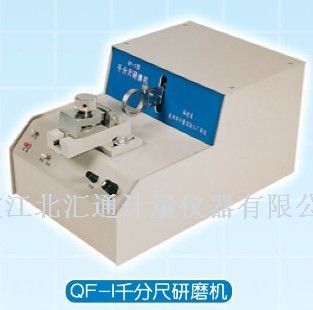

QY-Ⅰ千分尺丝杆研磨机 使用说明 一.用途: 千分尺丝杆研磨机属于一种小型计量器具修理机械,专用于研磨千分尺丝杆。以电气化、机械化代替繁杂的手工劳动,它广泛适合于计量部门和厂矿计量室在修理千分尺中使用,是计量部门必备的理想维修设备之一。 二.主要技术指标: 1.电源:220V 50Hz 40W 2.转速:130—180转/分钟 3.时控范围: 5分钟范围内连续可调 4.外型尺寸:380×250×180mm 5.仪器重量:13.5kg 三.使用方法: 1.将被研磨的外径千分尺取下微分筒,装上转动盘(附件)并将转动盘椭圆孔套进主机纵向转动轴,同时将外径千分尺毫米筒处放进主机V型槽内,用V型盖板压紧。 2.调整主机工作面上两支定位L铜条,需研磨千分尺丝杆哪一段,即将两L铜条调整到该研磨部位的两端即可。当研磨机转动时,丝杆带动转动盘位移,当转动盘接触到L铜条的一端时,电机即产生反转,使丝杆带动转动盘往回移动,当转动盘接触到另一端L铜条时,电机即产生反转,这样来回转动,千分尺丝杆即产生研磨作用。 3.打开电源开关,选择“手控”或“时控”功能,如用“时控”功能,需调整“定时”旋钮,时控研磨时间一次即5分钟以内。(如用“手控”功能,操作就不需调整“定时”旋钮)按下启动开关,电机即开始转动。 三.维护与保养: 1.工作完毕,切断电源,擦净油污,清洁干净,以防生锈。 2.在用户遵守保管和使用规则的条件下,制造厂负责该产品在一年内实行保修。 |
